항공기 블랙박스 원리 및 분석 주요구성

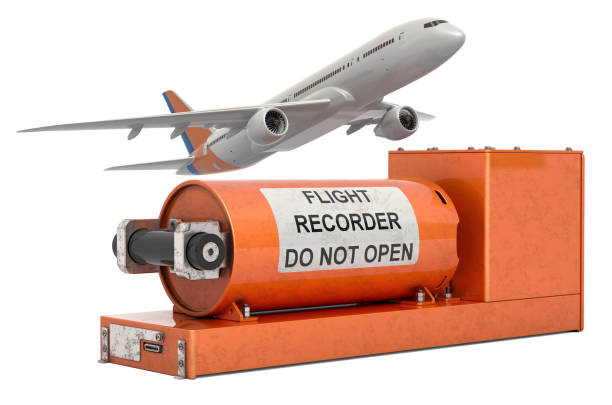

항공기 블랙박스(Black Box)는 항공 사고의 원인을 분석하고 예방하기 위해 사용되는 중요한 장비입니다. 실제로는 비행 데이터 기록장치(FDR, Flight Data Recorder)와 음성 기록장치(CVR, Cockpit Voice Recorder)를 통칭합니다. 블랙박스는 극한의 환경에서도 데이터를 보호하고 저장할 수 있도록 설계되어 있습니다.

---

1. 블랙박스의 주요 구성

1. 비행 데이터 기록장치 (FDR)
   • 항공기의 다양한 센서로부터 데이터를 수집합니다.
   • 기록되는 데이터에는 다음이 포함됩니다:
     • 고도, 속도, 방향, 가속도
     • 엔진 성능, 조종사의 조작(스틱, 페달 등)
     • 외부 환경 정보(기온, 기압 등)
   • 보통 수백 가지 이상의 데이터 포인트를 초당 여러 번 기록합니다.
2. 음성 기록장치 (CVR)
   • 조종실 내의 대화와 항공 교통 관제(ATC)와의 교신 내용을 기록합니다.
   • 조종사 간 대화, 경고음, 배경 소음 등도 기록됩니다.
   • 최근에는 조종실 외부 소음까지 기록할 수 있는 장비도 포함됩니다.

---

2. 작동 원리

1. 데이터 수집 및 기록
   • 블랙박스는 항공기에 설치된 다양한 센서와 통신하여 데이터를 수집합니다.
   • 이 데이터는 디지털 신호로 변환되어 내장된 메모리에 저장됩니다.
   • 데이터는 순환 방식으로 기록되며, 최신 데이터가 이전 데이터를 덮어씁니다. 일반적으로 마지막 25시간 정도의 데이터를 저장합니다(FDR).
2. 내구성과 보호 기술
   • 블랙박스는 극한 환경에서도 데이터를 보호할 수 있도록 설계되었습니다.
     • 고온 보호: 최대 1,100°C에서 1시간 이상 견딤.
     • 수압 보호: 최대 6,000m 수심에서도 손상되지 않음.
     • 충격 보호: 최대 3,400g(중력가속도) 충격에도 견딤.
   • 강력한 티타늄 또는 스테인리스 스틸로 외부 케이스가 만들어집니다.
3. 비상 상황 기록
   • 블랙박스는 전원이 꺼지더라도 별도의 배터리로 데이터를 끝까지 기록할 수 있습니다.
   • 항공기가 충돌하거나 침수된 경우에도 위치 신호를 발신(ULB, Underwater Locator Beacon)하여 수색팀이 찾을 수 있도록 합니다.

---

3. 블랙박스가 기록하는 데이터

• FDR (비행 데이터 기록장치):
  • 기체의 속도, 고도, 방향, 기온, 엔진 상태
  • 조종사의 입력(스틱, 페달, 스로틀)
  • 항공기 시스템 상태(유압, 전력 등)
• CVR (음성 기록장치):
  • 조종실 내 대화
  • 경고음(예: Stall 경고, Overspeed 경고)
  • 관제와의 교신

---

4. 데이터 복구 및 분석

• 사고 후 블랙박스가 회수되면, 특수 장비를 사용해 데이터를 복구하고 분석합니다.
• 복구 과정은 전문 기관(예: NTSB, ICAO)에서 이루어지며, 데이터를 통해 사고의 원인을 밝혀냅니다.
• 복구된 데이터는 소리 분석, 그래프화, 애니메이션 재현 등의 방법으로 시각화됩니다.

---

5. 블랙박스의 색깔

• 이름은 "블랙박스"지만 실제로는 주황색입니다.
• 주황색으로 칠해져 있어 잔해 속에서도 쉽게 식별할 수 있도록 설계되었습니다.

---

6. 최신 기술

• 현대 블랙박스는 기존의 물리적 기록 외에도 실시간으로 데이터를 위성으로 전송하는 기술을 점차 도입하고 있습니다.
  • 클라우드 기반 저장: 실시간으로 중요한 데이터를 지상으로 전송.
  • 이를 통해 항공기를 찾지 않아도 사고 데이터를 분석할 수 있는 가능성이 열리고 있습니다.

---

블랙박스는 항공 안전을 위한 핵심 도구로, 사고 원인 규명과 항공 산업의 지속적인 발전에 기여하고 있습니다.
